Quantum ESPRESSO on Devana¶
Quantum ESPRESSO is a suite for first-principles electronic-structure calculations and materials modeling. It is based on DFT, plane wave basis sets, and pseudopotentials (both norm-conserving and ultrasoft). The core plane wave DFT functions of QE are provided by the PWscf (Plane-Wave Self-Consistent Field) component, a set of programs for electronic structure calculations within density functional theory and density functional perturbation theory, using plane wave basis sets and pseudopotentials.
User guide¶
Available Versions¶
Following versions of QuantumESPRESSO package are currently available:
- Runtime dependencies:
- None, required libraries and dependencies are loaded automatically with the
QuantumESPRESSO/7.2-intel-2022bmodule.
- None, required libraries and dependencies are loaded automatically with the
You can load the QuantumESPRESSO module by following command:
module load QuantumESPRESSO/7.2-intel-2022b
- Runtime dependencies:
- None, required libraries and dependencies are loaded automatically with the
QuantumESPRESSO/7.2-NVHPC-24.9-CUDA-12.6.0module.
- None, required libraries and dependencies are loaded automatically with the
You can load the QuantumESPRESSO module by following command:
module load QuantumESPRESSO/7.2-NVHPC-24.9-CUDA-12.6.0
- Runtime dependencies:
- None, required libraries and dependencies are loaded automatically with the
QuantumESPRESSO/7.3.1-intel-2023amodule.
- None, required libraries and dependencies are loaded automatically with the
You can load the QuantumESPRESSO module by following command:
module load QuantumESPRESSO/7.3.1-intel-2023a
- Compiled with electron-phonon interaction module EPW version 5.1
- Runtime dependencies:
- None, required libraries and dependencies are loaded automatically with the
QuantumESPRESSO/7.4_EPW-5.9-intel-2023amodule.
- None, required libraries and dependencies are loaded automatically with the
You can load the QuantumESPRESSO module by following command:
module load QuantumESPRESSO/7.4_EPW-5.9-intel-2023a
Benchmarks¶
In order to better understand how QuantumESPRESSO utilises the available hardware on Devana and how to get good performance we can examine the effect on benchmark performance of the choice of the number of MPI ranks per node and OpenMP thread.
Following command has been used to run the benchmarks:
export OMP_NUM_THREADS=$ntomp
mpiexec -np $ntmip pw.x -ni $ni -nk $nk -nt $nt -nd $nd -input $trajectory
-ni -nk -nt -nd correspond to number images (points in the
configuration space in this case), number of pools to distribute k-points, number tasks
performing 3D FFT and number of processors forming square grid into which the
diagonialization of the subspace Hamiltonian is distributed.
For more information about these benchmarks systems see following page.
Info
"Single-node benchmarks have been run on local /work/ storage native to each
compute node, which are generally faster than shared storage hosting /home/ and /scratch/ directories."
Benchmarks have been made on following systems:
Input describing 64 water molecules with PBE0.
H2O Input file
```bash &control prefix = 'water' calculation = 'scf' restart_mode = 'from_scratch' wf_collect = .true. disk_io = 'none' tstress = .false. tprnfor = .false. outdir = './out' pseudo_dir = './pseudo' /
&system
ibrav = 1
celldm(1) = 23.521230407
nat = 192
ntyp = 2
ecutwfc = 80
input_dft = 'pbe0'
/
&electrons
diago_thr_init=5.0d-4
mixing_mode = 'plain'
mixing_beta = 0.7
mixing_ndim = 8
diagonalization = 'david'
diago_david_ndim = 4
diago_full_acc = .true.
scf_must_converge=.false.
/
ATOMIC_SPECIES
O 15.999 O.pbe-mt_fhi.UPF
H 1.008 H.pbe-mt_fhi.UPF
ATOMIC_POSITIONS alat
O 0.906230 0.021961 0.621040
H 0.836285 0.033651 0.583281
H 0.895505 0.029722 0.700284
O 0.797006 0.720103 0.194908
H 0.815573 0.651749 0.232813
H 0.729656 0.750681 0.226265
O 0.970295 0.200114 0.489963
H 0.957617 0.137195 0.538287
H 1.000318 0.261124 0.532756
O 0.241468 0.422214 0.415051
H 0.262360 0.497996 0.431642
H 0.161804 0.414301 0.421832
O 0.046490 0.414228 0.265014
H 0.029847 0.341374 0.294515
H -0.005333 0.467767 0.295053
O 0.097563 0.584977 0.622749
H 0.167709 0.575103 0.660660
H 0.065330 0.655436 0.643982
O 0.037251 0.752609 0.340093
H -0.021719 0.708156 0.371747
H 0.049302 0.817573 0.385807
O 0.297460 0.111293 0.734432
H 0.342106 0.096968 0.669195
H 0.261925 0.183005 0.727346
O 0.644149 0.487611 0.290008
H 0.657863 0.433566 0.347846
H 0.578141 0.529774 0.307868
O 0.685742 0.277029 0.624220
H 0.686907 0.346034 0.583085
H 0.616118 0.270618 0.663796
O 0.055456 0.439744 0.032892
H 0.035821 0.443263 0.110710
H -0.011315 0.442202 -0.011714
O 0.424157 0.430228 0.567074
H 0.378571 0.415774 0.502515
H 0.501702 0.427687 0.546212
O 0.656120 0.492817 0.527135
H 0.640895 0.509770 0.604175
H 0.684280 0.558440 0.490331
O 0.871057 0.364673 0.720187
H 0.810753 0.318147 0.694607
H 0.907572 0.329371 0.782436
O 0.386824 0.062172 0.502189
H 0.307093 0.067153 0.493633
H 0.421789 0.123167 0.463304
O 0.337102 0.562345 0.112208
H 0.322507 0.526505 0.041801
H 0.267595 0.584286 0.146007
O 0.381064 0.738549 0.766378
H 0.405809 0.767014 0.695437
H 0.424761 0.771546 0.825177
O 0.495229 0.285577 0.381665
H 0.550712 0.239678 0.346029
H 0.450896 0.322341 0.325654
O 0.714271 0.066012 0.541806
H 0.677949 0.011846 0.588725
H 0.703955 0.139444 0.572729
O 0.294121 0.448477 0.919305
H 0.223110 0.435076 0.954414
H 0.283211 0.491677 0.852445
O 0.226627 0.973114 0.883955
H 0.260799 1.016161 0.825362
H 0.206521 0.900638 0.855707
O 0.264014 0.196117 0.155865
H 0.309921 0.250918 0.192527
H 0.188108 0.203557 0.181094
O 0.669437 0.925913 0.028015
H 0.688098 1.003081 0.015731
H 0.734192 0.880255 0.014710
O 0.710857 0.117624 0.320546
H 0.776509 0.093851 0.280801
H 0.713177 0.089062 0.395601
O 0.127547 0.664676 0.000370
H 0.167549 0.706116 0.056384
H 0.097202 0.597856 0.033068
O 0.872849 0.027963 0.202621
H 0.829553 0.042874 0.136604
H 0.917318 -0.037965 0.191156
O 0.611081 0.784452 0.257711
H 0.569647 0.715765 0.253236
H 0.560154 0.846578 0.256441
O 0.588344 0.525452 0.735123
H 0.513474 0.500137 0.720677
H 0.589999 0.565984 0.804465
O 0.218605 0.332255 0.694342
H 0.148500 0.356743 0.663683
H 0.254004 0.393475 0.732480
O 0.494297 0.256542 0.722103
H 0.490215 0.295443 0.792276
H 0.459461 0.300850 0.664850
O 0.175711 0.753244 0.810724
H 0.254510 0.751316 0.795194
H 0.162471 0.726811 0.885401
O 0.682271 0.568562 0.081096
H 0.654835 0.525919 0.143409
H 0.723711 0.631862 0.108131
O -0.007869 0.785678 0.667503
H -0.016337 0.847404 0.616777
H 0.060662 0.793985 0.708593
O 0.891199 0.522290 0.364757
H 0.867908 0.589270 0.402526
H 0.846449 0.460464 0.389848
O 0.824861 0.801111 0.788767
H 0.836631 0.763519 0.858784
H 0.889769 0.792105 0.742289
O 0.376331 0.100768 0.996136
H 0.328922 0.053262 0.951972
H 0.330979 0.148780 1.041882
O 0.491854 0.370040 0.897709
H 0.523830 0.443322 0.889836
H 0.413915 0.376658 0.916043
O 0.542298 0.214780 0.088295
H 0.535037 0.265154 0.026135
H 0.510275 0.143662 0.069021
O 0.844488 0.472250 0.955555
H 0.790534 0.510991 1.000755
H 0.847445 0.505881 0.882654
O 0.356278 0.361604 0.228055
H 0.366329 0.423861 0.178277
H 0.301236 0.380275 0.283516
O 0.652291 0.740301 0.492026
H 0.635299 0.765632 0.417702
H 0.584208 0.733022 0.534061
O 0.804044 0.315613 0.398581
H 0.869804 0.275805 0.421952
H 0.750529 0.263693 0.368662
O 0.295122 0.670250 0.410889
H 0.230777 0.670541 0.362789
H 0.285586 0.725212 0.468711
O 0.466418 0.856988 0.580835
H 0.541676 0.869160 0.606191
H 0.440860 0.921760 0.540761
O 0.653469 0.930838 0.701066
H 0.709113 0.882962 0.733717
H 0.602500 0.955430 0.758092
O 0.155481 0.612405 0.230202
H 0.127675 0.539705 0.250102
H 0.102665 0.668460 0.253083
O 0.531160 0.597952 0.931863
H 0.514473 0.676478 0.928729
H 0.579719 0.583362 0.994183
O 0.322672 -0.007192 0.230218
H 0.394890 -0.042375 0.229286
H 0.329565 0.068783 0.205023
O 0.475135 0.818770 0.938965
H 0.415458 0.807177 0.991494
H 0.525373 0.874648 0.967409
O 0.844705 0.030735 0.824269
H 0.793067 0.065779 0.874868
H 0.829754 -0.048145 0.821128
O 0.982707 0.221963 0.854297
H 1.056951 0.214837 0.884160
H 0.942336 0.153544 0.866284
O 0.741113 0.138151 0.019378
H 0.668834 0.161611 0.045417
H 0.794614 0.196639 0.032458
O 1.006151 0.193835 0.287124
H 0.950740 0.157457 0.241731
H 0.993513 0.175823 0.364388
O 0.011784 0.399754 0.567025
H 0.038888 0.475386 0.566856
H -0.043194 0.391141 0.624975
O 0.536484 0.063032 0.852951
H 0.512920 0.119801 0.801228
H 0.477698 0.048948 0.905872
O 0.178989 0.075951 0.384216
H 0.120477 0.116025 0.346456
H 0.223715 0.036728 0.330227
O 0.029490 0.868574 0.167802
H 0.015446 0.814882 0.225891
H 0.103227 0.857141 0.138026
O 0.559357 -0.008207 0.203247
H 0.611008 -0.036013 0.148342
H 0.593727 0.051567 0.244487
O 0.241238 0.865127 0.078485
H 0.245801 0.907989 0.010685
H 0.253466 0.913380 0.141545
O 0.046032 0.913308 0.487254
H -0.013227 0.955182 0.521744
H 0.101633 0.963931 0.458950
O 0.860372 0.818328 0.012011
H 0.835570 0.778230 0.077007
H 0.937323 0.839474 0.021331
O 0.298805 0.552037 0.728776
H 0.321305 0.524368 0.656782
H 0.343739 0.615732 0.748218
O 0.861424 0.721276 0.468814
H 0.783935 0.736975 0.483068
H 0.902366 0.723574 0.537904
O 0.473189 0.622392 0.284721
H 0.437143 0.592987 0.219211
H 0.420783 0.624192 0.345588
K_POINTS automatic
1 1 1 1 1 1
```

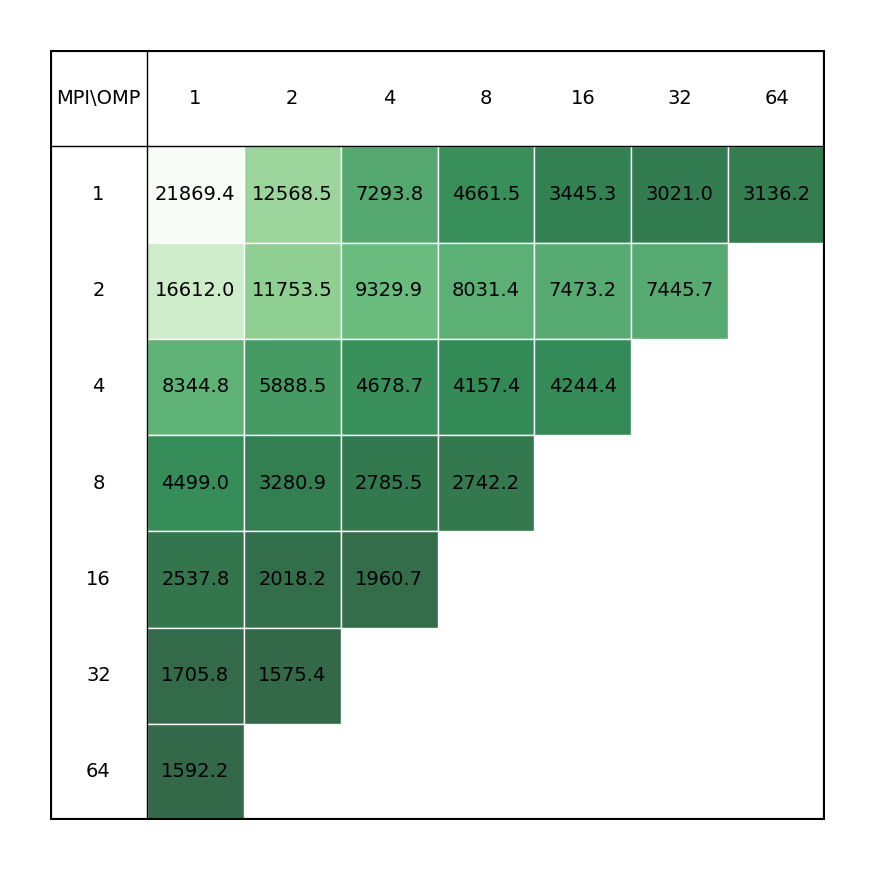

| Single node Performance | Cross-node Performance |
|---|---|
 |
 |
This is a small test case generated from COD entry 1526990.
PBE and PAW pseudopotentials from PSlibrary are used. ??? Example "CuO Input file"
&control
calculation='scf',
restart_mode='from_scratch',
prefix='CuOSC',
forc_conv_thr = 1.0D-3,
pseudo_dir = './',
outdir='./out',
disk_io='low',
wf_collect=.true.
/
&system
ibrav = 0, nat=64, ntyp=2,
ecutwfc = 70,
ecutrho = 700,
smearing='mp',
occupations='smearing',
degauss=0.01,
nspin=1,
/
&electrons
mixing_beta = 0.5,
conv_thr = 1.0d-10,
startingpot='atomic',
startingwfc='atomic',
electron_maxstep=30
/
&ions
/
&cell
cell_dynamics = bfgs,
press = 0
/
ATOMIC_SPECIES
O 1.0 O.pbe-n-kjpaw_psl.0.1.UPF
Cu 1.0 Cu.pbe-dn-kjpaw_psl.0.2.UPF
CELL_PARAMETERS angstrom
9.3660001755 0.0000000000 0.0000000000
0.0000000000 6.8406000137 0.0000000000
-1.7280819494 0.0000000000 10.1022633844
ATOMIC_POSITIONS crystal
O 0.000000000 0.208500000 0.125000000
O 0.000000000 0.791500000 0.875000000
O 0.000000000 0.791500000 0.375000000
O 0.250000000 0.458500000 0.125000000
O 0.250000000 0.041500000 0.875000000
O 0.250000000 0.041500000 0.375000000
O 0.000000000 0.208500000 0.625000000
O 0.250000000 0.458500000 0.625000000
O 0.000000000 0.708500000 0.125000000
O 0.000000000 0.291500000 0.875000000
O 0.000000000 0.291500000 0.375000000
O 0.250000000 0.958500000 0.125000000
O 0.250000000 0.541500000 0.875000000
O 0.250000000 0.541500000 0.375000000
O 0.000000000 0.708500000 0.625000000
O 0.250000000 0.958500000 0.625000000
O 0.500000000 0.208500000 0.125000000
O 0.500000000 0.791500000 0.875000000
O 0.500000000 0.791500000 0.375000000
O 0.750000000 0.458500000 0.125000000
O 0.750000000 0.041500000 0.875000000
O 0.750000000 0.041500000 0.375000000
O 0.500000000 0.208500000 0.625000000
O 0.750000000 0.458500000 0.625000000
O 0.500000000 0.708500000 0.125000000
O 0.500000000 0.291500000 0.875000000
O 0.500000000 0.291500000 0.375000000
O 0.750000000 0.958500000 0.125000000
O 0.750000000 0.541500000 0.875000000
O 0.750000000 0.541500000 0.375000000
O 0.500000000 0.708500000 0.625000000
O 0.750000000 0.958500000 0.625000000
Cu 0.125000000 0.125000000 0.000000000
Cu 0.875000000 0.875000000 0.000000000
Cu 0.875000000 0.125000000 0.250000000
Cu 0.125000000 0.875000000 0.250000000
Cu 0.375000000 0.375000000 0.000000000
Cu 0.125000000 0.375000000 0.250000000
Cu 0.375000000 0.125000000 0.250000000
Cu 0.125000000 0.125000000 0.500000000
Cu 0.875000000 0.875000000 0.500000000
Cu 0.875000000 0.125000000 0.750000000
Cu 0.125000000 0.875000000 0.750000000
Cu 0.375000000 0.375000000 0.500000000
Cu 0.125000000 0.375000000 0.750000000
Cu 0.375000000 0.125000000 0.750000000
Cu 0.125000000 0.625000000 0.000000000
Cu 0.875000000 0.375000000 0.000000000
Cu 0.875000000 0.625000000 0.250000000
Cu 0.375000000 0.875000000 0.000000000
Cu 0.375000000 0.625000000 0.250000000
Cu 0.125000000 0.625000000 0.500000000
Cu 0.875000000 0.375000000 0.500000000
Cu 0.875000000 0.625000000 0.750000000
Cu 0.375000000 0.875000000 0.500000000
Cu 0.375000000 0.625000000 0.750000000
Cu 0.625000000 0.125000000 0.000000000
Cu 0.625000000 0.875000000 0.250000000
Cu 0.625000000 0.375000000 0.250000000
Cu 0.625000000 0.125000000 0.500000000
Cu 0.625000000 0.875000000 0.750000000
Cu 0.625000000 0.375000000 0.750000000
Cu 0.625000000 0.625000000 0.000000000
Cu 0.625000000 0.625000000 0.500000000
K_POINTS automatic
2 2 2 0 0 0

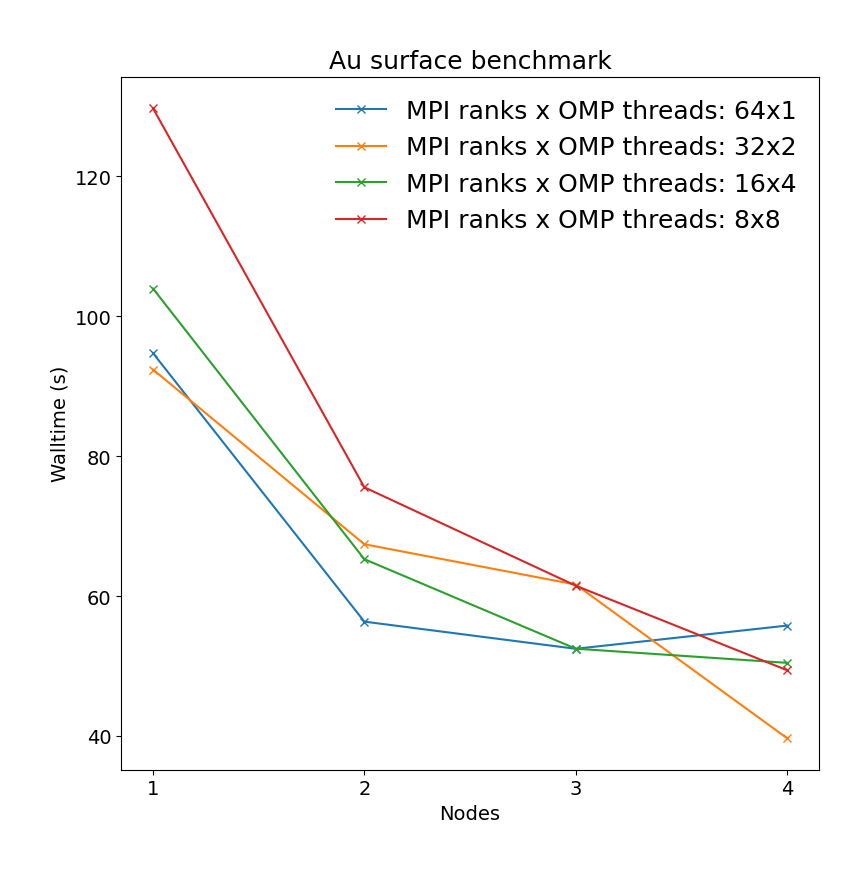

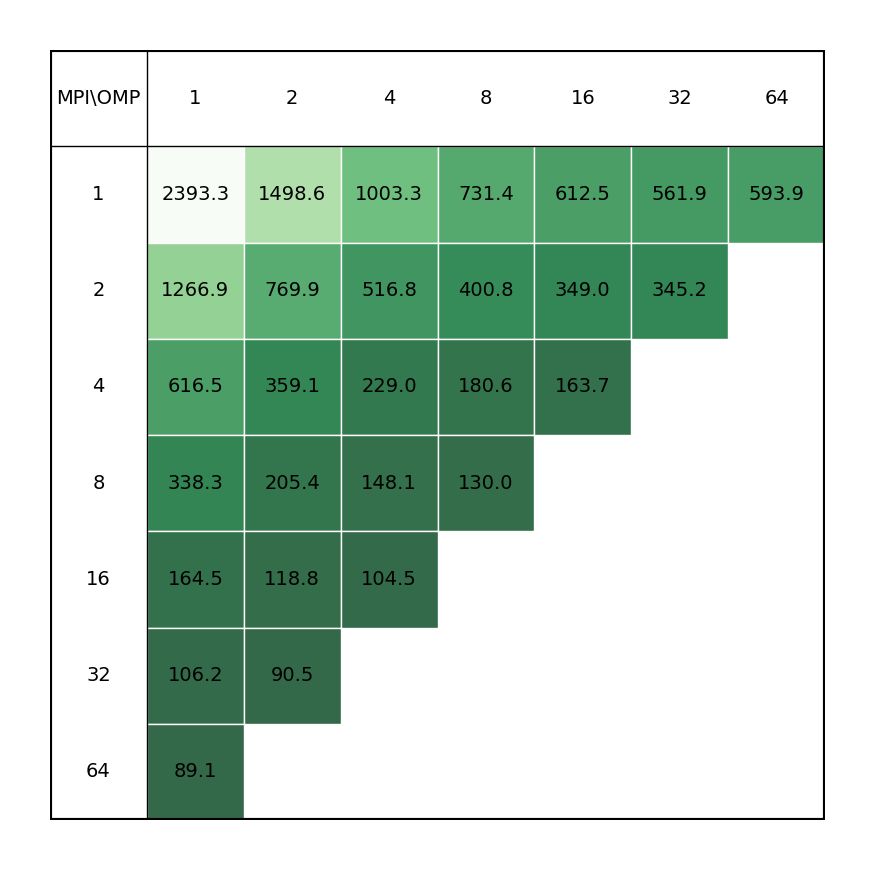

Single node Performance | Cross-node Performance
:------------------------------:|:----------------------------:
 |
Au complex (Au112), 2,158,381 Gvectors, 2 k-points, FFT dimensions: (180, 90, 288)
AUSURF Input file
#############################################################
&CONTROL
title = ' DEISA pw benchmark ',
calculation = 'scf',
restart_mode = 'from_scratch', ! 'restart',
tprnfor = .TRUE.,
etot_conv_thr = 1.d-8,
prefix = 'ausurf'
pseudo_dir = './'
outdir = './'
disk_io = 'none'
/
&SYSTEM
ibrav = 8,
celldm(1) = 38.7583,
celldm(2) = 0.494393,
celldm(3) = 1.569966,
nat = 112,
ntyp = 1,
nbnd = 800,
ecutwfc = 25.0,
ecutrho = 200.0,
occupations='smearing', smearing='marzari-vanderbilt', degauss=0.05
/
&ELECTRONS
diagonalization='david'
electron_maxstep = 2
mixing_beta = 0.7
/
ATOMIC_SPECIES
AU 196.96 Au.pbe-nd-van.UPF
K_POINTS (automatic)
2 2 1 1 1 0
ATOMIC_POSITIONS (angstrom)
AU 29.285000 40.578999 7.173000
AU 29.285000 35.511002 7.173000
AU 32.214001 40.578999 7.173000
AU 32.214001 35.511002 7.173000
AU 35.141998 40.578999 7.173000
AU 35.141998 35.511002 7.173000
AU 38.070999 40.578999 7.173000
AU 38.070999 35.511002 7.173000
AU 40.999001 40.578999 7.173000
AU 40.999001 35.511002 7.173000
AU 43.928001 40.578999 7.173000
AU 43.928001 35.511002 7.173000
AU 46.855999 40.578999 7.173000
AU 46.855999 35.511002 7.173000
AU 29.285000 42.270000 4.782000
AU 29.285000 37.202000 4.782000
AU 32.214001 42.270000 4.782000
AU 32.214001 37.202000 4.782000
AU 35.141998 42.270000 4.782000
AU 35.141998 37.202000 4.782000
AU 38.070999 42.270000 4.782000
AU 38.070999 37.202000 4.782000
AU 40.999001 42.270000 4.782000
AU 40.999001 37.202000 4.782000
AU 43.928001 42.270000 4.782000
AU 43.928001 37.202000 4.782000
AU 46.855999 42.270000 4.782000
AU 46.855999 37.202000 4.782000
AU 30.749001 43.115002 7.173000
AU 30.749001 38.047001 7.173000
AU 33.678001 43.115002 7.173000
AU 33.678001 38.047001 7.173000
AU 36.605999 43.115002 7.173000
AU 36.605999 38.047001 7.173000
AU 39.535000 43.115002 7.173000
AU 39.535000 38.047001 7.173000
AU 42.464001 43.115002 7.173000
AU 42.464001 38.047001 7.173000
AU 45.391998 43.115002 7.173000
AU 45.391998 38.047001 7.173000
AU 48.320999 43.115002 7.173000
AU 48.320999 38.047001 7.173000
AU 30.749001 34.666000 4.782000
AU 30.749001 39.737999 4.782000
AU 33.678001 34.666000 4.782000
AU 33.678001 39.737999 4.782000
AU 36.605999 34.666000 4.782000
AU 36.605999 39.737999 4.782000
AU 39.535000 34.666000 4.782000
AU 39.535000 39.737999 4.782000
AU 42.464001 34.666000 4.782000
AU 42.464001 39.737999 4.782000
AU 45.391998 34.666000 4.782000
AU 45.391998 39.737999 4.782000
AU 48.320999 34.666000 4.782000
AU 48.320999 39.737999 4.782000
AU 29.285000 40.578999 0.000000
AU 29.285000 35.511002 0.000000
AU 32.214001 40.578999 0.000000
AU 32.214001 35.511002 0.000000
AU 35.141998 40.578999 0.000000
AU 35.141998 35.511002 0.000000
AU 38.070999 40.578999 0.000000
AU 38.070999 35.511002 0.000000
AU 40.999001 40.578999 0.000000
AU 40.999001 35.511002 0.000000
AU 43.928001 40.578999 0.000000
AU 43.928001 35.511002 0.000000
AU 46.855999 40.578999 0.000000
AU 46.855999 35.511002 0.000000
AU 30.749001 41.424000 2.391000
AU 30.749001 36.355999 2.391000
AU 33.678001 41.424000 2.391000
AU 33.678001 36.355999 2.391000
AU 36.605999 41.424000 2.391000
AU 36.605999 36.355999 2.391000
AU 39.535000 41.424000 2.391000
AU 39.535000 36.355999 2.391000
AU 42.464001 41.424000 2.391000
AU 42.464001 36.355999 2.391000
AU 45.391998 41.424000 2.391000
AU 45.391998 36.355999 2.391000
AU 48.320999 41.424000 2.391000
AU 48.320999 36.355999 2.391000
AU 29.285000 43.959999 2.391000
AU 29.285000 38.893002 2.391000
AU 32.214001 43.959999 2.391000
AU 32.214001 38.893002 2.391000
AU 35.141998 43.959999 2.391000
AU 35.141998 38.893002 2.391000
AU 38.070999 43.959999 2.391000
AU 38.070999 38.893002 2.391000
AU 40.999001 43.959999 2.391000
AU 40.999001 38.893002 2.391000
AU 43.928001 43.959999 2.391000
AU 43.928001 38.893002 2.391000
AU 46.855999 43.959999 2.391000
AU 46.855999 38.893002 2.391000
AU 30.749001 43.115002 0.000000
AU 30.749001 38.047001 0.000000
AU 33.678001 43.115002 0.000000
AU 33.678001 38.047001 0.000000
AU 36.605999 43.115002 0.000000
AU 36.605999 38.047001 0.000000
AU 39.535000 43.115002 0.000000
AU 39.535000 38.047001 0.000000
AU 42.464001 43.115002 0.000000
AU 42.464001 38.047001 0.000000
AU 45.391998 43.115002 0.000000
AU 45.391998 38.047001 0.000000
AU 48.320999 43.115002 0.000000
AU 48.320999 38.047001 0.000000

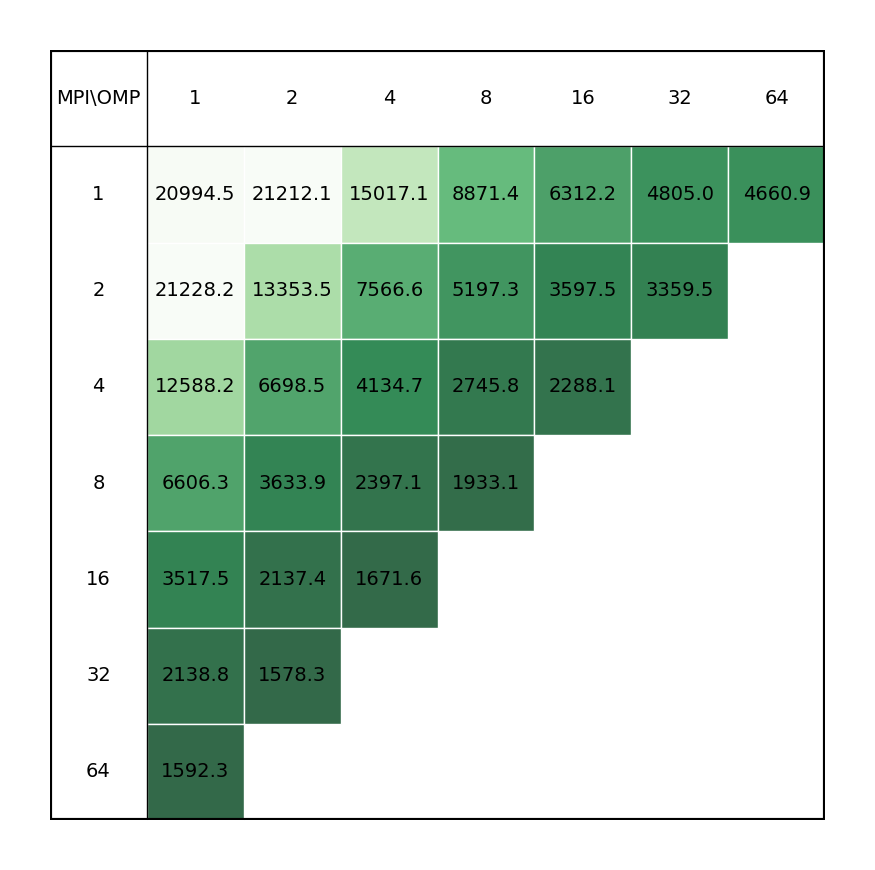

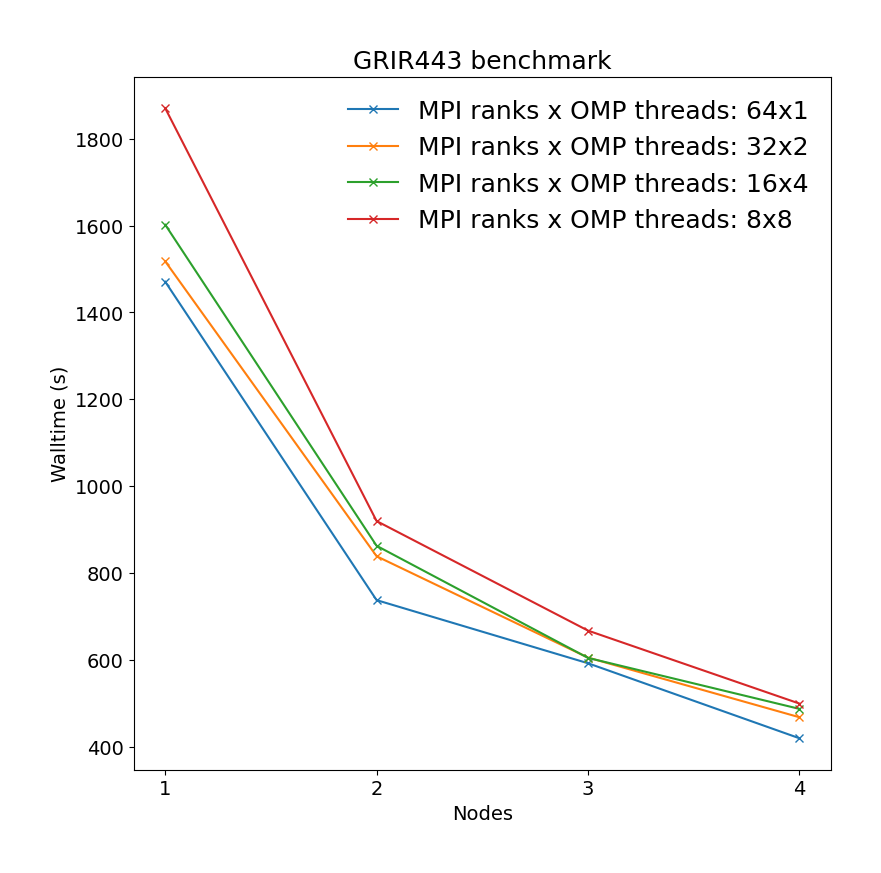

| Single node Performance | Cross-node Performance |
|---|---|
 |
 |
Carbon-Iridium complex (C200Ir243), 2,233,063 G-vectors, 8 k-points, FFT dimensions: (180, 180, 192)
GRIR443 Input file
&control
calculation = 'scf'
prefix='GRIR'
max_seconds=20000 !42000
restart_mode='from_scratch'
pseudo_dir='./',
outdir='./',
disk_io = 'none'
/
&system
ibrav= 4
celldm(1) = 46.5334237988185d0
celldm(3) = 1.15276608084821
nat= 443
ntyp= 2,
ecutwfc=30
occupations = 'smearing'
smearing='mv'
degauss=0.025d0
nspin = 2
starting_magnetization(1) = +.00
starting_magnetization(2) = +.00
/
&electrons
conv_thr = 1.0d-5
mixing_beta=0.3d0
mixing_mode='local-TF'
startingwfc='atomic'
diagonalization='david'
electron_maxstep = 1
/
ATOMIC_SPECIES
C 12.010 C.pbe-paw_kj-x.UPF
Ir 192.22 Ir.pbe-paw_kj.UPF
K_POINTS {automatic}
2 2 2 0 0 0
ATOMIC_POSITIONS (crystal)
C 0.00000000000 0.00000000000 0.29309767430
C 0.03333333333 0.06666666667 0.29309767430
C 0.10000000000 0.00000000000 0.29309767430
C 0.13333333333 0.06666666667 0.29309767430
C 0.20000000000 0.00000000000 0.29309767430
C 0.23333333333 0.06666666667 0.29309767430
C 0.30000000000 0.00000000000 0.29309767430
C 0.33333333333 0.06666666667 0.29309767430
C 0.40000000000 0.00000000000 0.29309767430
C 0.43333333333 0.06666666667 0.29309767430
C 0.50000000000 0.00000000000 0.29309767430
C 0.53333333333 0.06666666667 0.29309767430
C 0.60000000000 0.00000000000 0.29309767430
C 0.63333333333 0.06666666667 0.29309767430
C 0.70000000000 0.00000000000 0.29309767430
C 0.73333333333 0.06666666667 0.29309767430
C 0.80000000000 0.00000000000 0.29309767430
C 0.83333333333 0.06666666667 0.29309767430
C 0.90000000000 0.00000000000 0.29309767430
C 0.93333333333 0.06666666667 0.29309767430
C 0.00000000000 0.10000000000 0.29309767430
C 0.03333333333 0.16666666667 0.29309767430
C 0.10000000000 0.10000000000 0.29309767430
C 0.13333333333 0.16666666667 0.29309767430
C 0.20000000000 0.10000000000 0.29309767430
C 0.23333333333 0.16666666667 0.29309767430
C 0.30000000000 0.10000000000 0.29309767430
C 0.33333333333 0.16666666667 0.29309767430
C 0.40000000000 0.10000000000 0.29309767430
C 0.43333333333 0.16666666667 0.29309767430
C 0.50000000000 0.10000000000 0.29309767430
C 0.53333333333 0.16666666667 0.29309767430
C 0.60000000000 0.10000000000 0.29309767430
C 0.63333333333 0.16666666667 0.29309767430
C 0.70000000000 0.10000000000 0.29309767430
C 0.73333333333 0.16666666667 0.29309767430
C 0.80000000000 0.10000000000 0.29309767430
C 0.83333333333 0.16666666667 0.29309767430
C 0.90000000000 0.10000000000 0.29309767430
C 0.93333333333 0.16666666667 0.29309767430
C 0.00000000000 0.20000000000 0.29309767430
C 0.03333333333 0.26666666667 0.29309767430
C 0.10000000000 0.20000000000 0.29309767430
C 0.13333333333 0.26666666667 0.29309767430
C 0.20000000000 0.20000000000 0.29309767430
C 0.23333333333 0.26666666667 0.29309767430
C 0.30000000000 0.20000000000 0.29309767430
C 0.33333333333 0.26666666667 0.29309767430
C 0.40000000000 0.20000000000 0.29309767430
C 0.43333333333 0.26666666667 0.29309767430
C 0.50000000000 0.20000000000 0.29309767430
C 0.53333333333 0.26666666667 0.29309767430
C 0.60000000000 0.20000000000 0.29309767430
C 0.63333333333 0.26666666667 0.29309767430
C 0.70000000000 0.20000000000 0.29309767430
C 0.73333333333 0.26666666667 0.29309767430
C 0.80000000000 0.20000000000 0.29309767430
C 0.83333333333 0.26666666667 0.29309767430
C 0.90000000000 0.20000000000 0.29309767430
C 0.93333333333 0.26666666667 0.29309767430
C 0.00000000000 0.30000000000 0.29309767430
C 0.03333333333 0.36666666667 0.29309767430
C 0.10000000000 0.30000000000 0.29309767430
C 0.13333333333 0.36666666667 0.29309767430
C 0.20000000000 0.30000000000 0.29309767430
C 0.23333333333 0.36666666667 0.29309767430
C 0.30000000000 0.30000000000 0.29309767430
C 0.33333333333 0.36666666667 0.29309767430
C 0.40000000000 0.30000000000 0.29309767430
C 0.43333333333 0.36666666667 0.29309767430
C 0.50000000000 0.30000000000 0.29309767430
C 0.53333333333 0.36666666667 0.29309767430
C 0.60000000000 0.30000000000 0.29309767430
C 0.63333333333 0.36666666667 0.29309767430
C 0.70000000000 0.30000000000 0.29309767430
C 0.73333333333 0.36666666667 0.29309767430
C 0.80000000000 0.30000000000 0.29309767430
C 0.83333333333 0.36666666667 0.29309767430
C 0.90000000000 0.30000000000 0.29309767430
C 0.93333333333 0.36666666667 0.29309767430
C 0.00000000000 0.40000000000 0.29309767430
C 0.03333333333 0.46666666667 0.29309767430
C 0.10000000000 0.40000000000 0.29309767430
C 0.13333333333 0.46666666667 0.29309767430
C 0.20000000000 0.40000000000 0.29309767430
C 0.23333333333 0.46666666667 0.29309767430
C 0.30000000000 0.40000000000 0.29309767430
C 0.33333333333 0.46666666667 0.29309767430
C 0.40000000000 0.40000000000 0.29309767430
C 0.43333333333 0.46666666667 0.29309767430
C 0.50000000000 0.40000000000 0.29309767430
C 0.53333333333 0.46666666667 0.29309767430
C 0.60000000000 0.40000000000 0.29309767430
C 0.63333333333 0.46666666667 0.29309767430
C 0.70000000000 0.40000000000 0.29309767430
C 0.73333333333 0.46666666667 0.29309767430
C 0.80000000000 0.40000000000 0.29309767430
C 0.83333333333 0.46666666667 0.29309767430
C 0.90000000000 0.40000000000 0.29309767430
C 0.93333333333 0.46666666667 0.29309767430
C 0.00000000000 0.50000000000 0.29309767430
C 0.03333333333 0.56666666667 0.29309767430
C 0.10000000000 0.50000000000 0.29309767430
C 0.13333333333 0.56666666667 0.29309767430
C 0.20000000000 0.50000000000 0.29309767430
C 0.23333333333 0.56666666667 0.29309767430
C 0.30000000000 0.50000000000 0.29309767430
C 0.33333333333 0.56666666667 0.29309767430
C 0.40000000000 0.50000000000 0.29309767430
C 0.43333333333 0.56666666667 0.29309767430
C 0.50000000000 0.50000000000 0.29309767430
C 0.53333333333 0.56666666667 0.29309767430
C 0.60000000000 0.50000000000 0.29309767430
C 0.63333333333 0.56666666667 0.29309767430
C 0.70000000000 0.50000000000 0.29309767430
C 0.73333333333 0.56666666667 0.29309767430
C 0.80000000000 0.50000000000 0.29309767430
C 0.83333333333 0.56666666667 0.29309767430
C 0.90000000000 0.50000000000 0.29309767430
C 0.93333333333 0.56666666667 0.29309767430
C 0.00000000000 0.60000000000 0.29309767430
C 0.03333333333 0.66666666667 0.29309767430
C 0.10000000000 0.60000000000 0.29309767430
C 0.13333333333 0.66666666667 0.29309767430
C 0.20000000000 0.60000000000 0.29309767430
C 0.23333333333 0.66666666667 0.29309767430
C 0.30000000000 0.60000000000 0.29309767430
C 0.33333333333 0.66666666667 0.29309767430
C 0.40000000000 0.60000000000 0.29309767430
C 0.43333333333 0.66666666667 0.29309767430
C 0.50000000000 0.60000000000 0.29309767430
C 0.53333333333 0.66666666667 0.29309767430
C 0.60000000000 0.60000000000 0.29309767430
C 0.63333333333 0.66666666667 0.29309767430
C 0.70000000000 0.60000000000 0.29309767430
C 0.73333333333 0.66666666667 0.29309767430
C 0.80000000000 0.60000000000 0.29309767430
C 0.83333333333 0.66666666667 0.29309767430
C 0.90000000000 0.60000000000 0.29309767430
C 0.93333333333 0.66666666667 0.29309767430
C 0.00000000000 0.70000000000 0.29309767430
C 0.03333333333 0.76666666667 0.29309767430
C 0.10000000000 0.70000000000 0.29309767430
C 0.13333333333 0.76666666667 0.29309767430
C 0.20000000000 0.70000000000 0.29309767430
C 0.23333333333 0.76666666667 0.29309767430
C 0.30000000000 0.70000000000 0.29309767430
C 0.33333333333 0.76666666667 0.29309767430
C 0.40000000000 0.70000000000 0.29309767430
C 0.43333333333 0.76666666667 0.29309767430
C 0.50000000000 0.70000000000 0.29309767430
C 0.53333333333 0.76666666667 0.29309767430
C 0.60000000000 0.70000000000 0.29309767430
C 0.63333333333 0.76666666667 0.29309767430
C 0.70000000000 0.70000000000 0.29309767430
C 0.73333333333 0.76666666667 0.29309767430
C 0.80000000000 0.70000000000 0.29309767430
C 0.83333333333 0.76666666667 0.29309767430
C 0.90000000000 0.70000000000 0.29309767430
C 0.93333333333 0.76666666667 0.29309767430
C 0.00000000000 0.80000000000 0.29309767430
C 0.03333333333 0.86666666667 0.29309767430
C 0.10000000000 0.80000000000 0.29309767430
C 0.13333333333 0.86666666667 0.29309767430
C 0.20000000000 0.80000000000 0.29309767430
C 0.23333333333 0.86666666667 0.29309767430
C 0.30000000000 0.80000000000 0.29309767430
C 0.33333333333 0.86666666667 0.29309767430
C 0.40000000000 0.80000000000 0.29309767430
C 0.43333333333 0.86666666667 0.29309767430
C 0.50000000000 0.80000000000 0.29309767430
C 0.53333333333 0.86666666667 0.29309767430
C 0.60000000000 0.80000000000 0.29309767430
C 0.63333333333 0.86666666667 0.29309767430
C 0.70000000000 0.80000000000 0.29309767430
C 0.73333333333 0.86666666667 0.29309767430
C 0.80000000000 0.80000000000 0.29309767430
C 0.83333333333 0.86666666667 0.29309767430
C 0.90000000000 0.80000000000 0.29309767430
C 0.93333333333 0.86666666667 0.29309767430
C 0.00000000000 0.90000000000 0.29309767430
C 0.03333333333 0.96666666667 0.29309767430
C 0.10000000000 0.90000000000 0.29309767430
C 0.13333333333 0.96666666667 0.29309767430
C 0.20000000000 0.90000000000 0.29309767430
C 0.23333333333 0.96666666667 0.29309767430
C 0.30000000000 0.90000000000 0.29309767430
C 0.33333333333 0.96666666667 0.29309767430
C 0.40000000000 0.90000000000 0.29309767430
C 0.43333333333 0.96666666667 0.29309767430
C 0.50000000000 0.90000000000 0.29309767430
C 0.53333333333 0.96666666667 0.29309767430
C 0.60000000000 0.90000000000 0.29309767430
C 0.63333333333 0.96666666667 0.29309767430
C 0.70000000000 0.90000000000 0.29309767430
C 0.73333333333 0.96666666667 0.29309767430
C 0.80000000000 0.90000000000 0.29309767430
C 0.83333333333 0.96666666667 0.29309767430
C 0.90000000000 0.90000000000 0.29309767430
C 0.93333333333 0.96666666667 0.29309767430
Ir 0.00000000000 0.00000000000 0.00000000000
Ir 0.00000000000 0.11111111111 0.00000000000
Ir 0.00000000000 0.22222222222 0.00000000000
Ir 0.00000000000 0.33333333333 0.00000000000
Ir 0.00000000000 0.44444444444 0.00000000000
Ir 0.00000000000 0.55555555556 0.00000000000
Ir 0.00000000000 0.66666666667 0.00000000000
Ir 0.00000000000 0.77777777778 0.00000000000
Ir 0.00000000000 0.88888888889 0.00000000000
Ir 0.11111111111 0.00000000000 0.00000000000
Ir 0.11111111111 0.11111111111 0.00000000000
Ir 0.11111111111 0.22222222222 0.00000000000
Ir 0.11111111111 0.33333333333 0.00000000000
Ir 0.11111111111 0.44444444444 0.00000000000
Ir 0.11111111111 0.55555555556 0.00000000000
Ir 0.11111111111 0.66666666667 0.00000000000
Ir 0.11111111111 0.77777777778 0.00000000000
Ir 0.11111111111 0.88888888889 0.00000000000
Ir 0.22222222222 0.00000000000 0.00000000000
Ir 0.22222222222 0.11111111111 0.00000000000
Ir 0.22222222222 0.22222222222 0.00000000000
Ir 0.22222222222 0.33333333333 0.00000000000
Ir 0.22222222222 0.44444444444 0.00000000000
Ir 0.22222222222 0.55555555556 0.00000000000
Ir 0.22222222222 0.66666666667 0.00000000000
Ir 0.22222222222 0.77777777778 0.00000000000
Ir 0.22222222222 0.88888888889 0.00000000000
Ir 0.33333333333 0.00000000000 0.00000000000
Ir 0.33333333333 0.11111111111 0.00000000000
Ir 0.33333333333 0.22222222222 0.00000000000
Ir 0.33333333333 0.33333333333 0.00000000000
Ir 0.33333333333 0.44444444444 0.00000000000
Ir 0.33333333333 0.55555555556 0.00000000000
Ir 0.33333333333 0.66666666667 0.00000000000
Ir 0.33333333333 0.77777777778 0.00000000000
Ir 0.33333333333 0.88888888889 0.00000000000
Ir 0.44444444444 0.00000000000 0.00000000000
Ir 0.44444444444 0.11111111111 0.00000000000
Ir 0.44444444444 0.22222222222 0.00000000000
Ir 0.44444444444 0.33333333333 0.00000000000
Ir 0.44444444444 0.44444444444 0.00000000000
Ir 0.44444444444 0.55555555556 0.00000000000
Ir 0.44444444444 0.66666666667 0.00000000000
Ir 0.44444444444 0.77777777778 0.00000000000
Ir 0.44444444444 0.88888888889 0.00000000000
Ir 0.55555555556 0.00000000000 0.00000000000
Ir 0.55555555556 0.11111111111 0.00000000000
Ir 0.55555555556 0.22222222222 0.00000000000
Ir 0.55555555556 0.33333333333 0.00000000000
Ir 0.55555555556 0.44444444444 0.00000000000
Ir 0.55555555556 0.55555555556 0.00000000000
Ir 0.55555555556 0.66666666667 0.00000000000
Ir 0.55555555556 0.77777777778 0.00000000000
Ir 0.55555555556 0.88888888889 0.00000000000
Ir 0.66666666667 0.00000000000 0.00000000000
Ir 0.66666666667 0.11111111111 0.00000000000
Ir 0.66666666667 0.22222222222 0.00000000000
Ir 0.66666666667 0.33333333333 0.00000000000
Ir 0.66666666667 0.44444444444 0.00000000000
Ir 0.66666666667 0.55555555556 0.00000000000
Ir 0.66666666667 0.66666666667 0.00000000000
Ir 0.66666666667 0.77777777778 0.00000000000
Ir 0.66666666667 0.88888888889 0.00000000000
Ir 0.77777777778 0.00000000000 0.00000000000
Ir 0.77777777778 0.11111111111 0.00000000000
Ir 0.77777777778 0.22222222222 0.00000000000
Ir 0.77777777778 0.33333333333 0.00000000000
Ir 0.77777777778 0.44444444444 0.00000000000
Ir 0.77777777778 0.55555555556 0.00000000000
Ir 0.77777777778 0.66666666667 0.00000000000
Ir 0.77777777778 0.77777777778 0.00000000000
Ir 0.77777777778 0.88888888889 0.00000000000
Ir 0.88888888889 0.00000000000 0.00000000000
Ir 0.88888888889 0.11111111111 0.00000000000
Ir 0.88888888889 0.22222222222 0.00000000000
Ir 0.88888888889 0.33333333333 0.00000000000
Ir 0.88888888889 0.44444444444 0.00000000000
Ir 0.88888888889 0.55555555556 0.00000000000
Ir 0.88888888889 0.66666666667 0.00000000000
Ir 0.88888888889 0.77777777778 0.00000000000
Ir 0.88888888889 0.88888888889 0.00000000000
Ir 0.03703703704 -0.03703703704 0.07854140049
Ir 0.03703703704 0.07407407407 0.07854140049
Ir 0.03703703704 0.18518518519 0.07854140049
Ir 0.03703703704 0.29629629630 0.07854140049
Ir 0.03703703704 0.40740740741 0.07854140049
Ir 0.03703703704 0.51851851852 0.07854140049
Ir 0.03703703704 0.62962962963 0.07854140049
Ir 0.03703703704 0.74074074074 0.07854140049
Ir 0.03703703704 0.85185185185 0.07854140049
Ir 0.14814814815 -0.03703703704 0.07854140049
Ir 0.14814814815 0.07407407407 0.07854140049
Ir 0.14814814815 0.18518518519 0.07854140049
Ir 0.14814814815 0.29629629630 0.07854140049
Ir 0.14814814815 0.40740740741 0.07854140049
Ir 0.14814814815 0.51851851852 0.07854140049
Ir 0.14814814815 0.62962962963 0.07854140049
Ir 0.14814814815 0.74074074074 0.07854140049
Ir 0.14814814815 0.85185185185 0.07854140049
Ir 0.25925925926 -0.03703703704 0.07854140049
Ir 0.25925925926 0.07407407407 0.07854140049
Ir 0.25925925926 0.18518518519 0.07854140049
Ir 0.25925925926 0.29629629630 0.07854140049
Ir 0.25925925926 0.40740740741 0.07854140049
Ir 0.25925925926 0.51851851852 0.07854140049
Ir 0.25925925926 0.62962962963 0.07854140049
Ir 0.25925925926 0.74074074074 0.07854140049
Ir 0.25925925926 0.85185185185 0.07854140049
Ir 0.37037037037 -0.03703703704 0.07854140049
Ir 0.37037037037 0.07407407407 0.07854140049
Ir 0.37037037037 0.18518518519 0.07854140049
Ir 0.37037037037 0.29629629630 0.07854140049
Ir 0.37037037037 0.40740740741 0.07854140049
Ir 0.37037037037 0.51851851852 0.07854140049
Ir 0.37037037037 0.62962962963 0.07854140049
Ir 0.37037037037 0.74074074074 0.07854140049
Ir 0.37037037037 0.85185185185 0.07854140049
Ir 0.48148148148 -0.03703703704 0.07854140049
Ir 0.48148148148 0.07407407407 0.07854140049
Ir 0.48148148148 0.18518518519 0.07854140049
Ir 0.48148148148 0.29629629630 0.07854140049
Ir 0.48148148148 0.40740740741 0.07854140049
Ir 0.48148148148 0.51851851852 0.07854140049
Ir 0.48148148148 0.62962962963 0.07854140049
Ir 0.48148148148 0.74074074074 0.07854140049
Ir 0.48148148148 0.85185185185 0.07854140049
Ir 0.59259259259 -0.03703703704 0.07854140049
Ir 0.59259259259 0.07407407407 0.07854140049
Ir 0.59259259259 0.18518518519 0.07854140049
Ir 0.59259259259 0.29629629630 0.07854140049
Ir 0.59259259259 0.40740740741 0.07854140049
Ir 0.59259259259 0.51851851852 0.07854140049
Ir 0.59259259259 0.62962962963 0.07854140049
Ir 0.59259259259 0.74074074074 0.07854140049
Ir 0.59259259259 0.85185185185 0.07854140049
Ir 0.70370370370 -0.03703703704 0.07854140049
Ir 0.70370370370 0.07407407407 0.07854140049
Ir 0.70370370370 0.18518518519 0.07854140049
Ir 0.70370370370 0.29629629630 0.07854140049
Ir 0.70370370370 0.40740740741 0.07854140049
Ir 0.70370370370 0.51851851852 0.07854140049
Ir 0.70370370370 0.62962962963 0.07854140049
Ir 0.70370370370 0.74074074074 0.07854140049
Ir 0.70370370370 0.85185185185 0.07854140049
Ir 0.81481481481 -0.03703703704 0.07854140049
Ir 0.81481481481 0.07407407407 0.07854140049
Ir 0.81481481481 0.18518518519 0.07854140049
Ir 0.81481481481 0.29629629630 0.07854140049
Ir 0.81481481481 0.40740740741 0.07854140049
Ir 0.81481481481 0.51851851852 0.07854140049
Ir 0.81481481481 0.62962962963 0.07854140049
Ir 0.81481481481 0.74074074074 0.07854140049
Ir 0.81481481481 0.85185185185 0.07854140049
Ir 0.92592592593 -0.03703703704 0.07854140049
Ir 0.92592592593 0.07407407407 0.07854140049
Ir 0.92592592593 0.18518518519 0.07854140049
Ir 0.92592592593 0.29629629630 0.07854140049
Ir 0.92592592593 0.40740740741 0.07854140049
Ir 0.92592592593 0.51851851852 0.07854140049
Ir 0.92592592593 0.62962962963 0.07854140049
Ir 0.92592592593 0.74074074074 0.07854140049
Ir 0.92592592593 0.85185185185 0.07854140049
Ir 0.00000000000 -0.11111111111 0.15570700293 0 0 0
Ir 0.00000000000 0.00000000000 0.15570700293 0 0 0
Ir 0.00000000000 0.11111111111 0.15570700293 0 0 0
Ir 0.00000000000 0.22222222222 0.15570700293 0 0 0
Ir 0.00000000000 0.33333333333 0.15570700293 0 0 0
Ir 0.00000000000 0.44444444444 0.15570700293 0 0 0
Ir 0.00000000000 0.55555555556 0.15570700293 0 0 0
Ir 0.00000000000 0.66666666667 0.15570700293 0 0 0
Ir 0.00000000000 0.77777777778 0.15570700293 0 0 0
Ir 0.11111111111 -0.11111111111 0.15570700293 0 0 0
Ir 0.11111111111 0.00000000000 0.15570700293 0 0 0
Ir 0.11111111111 0.11111111111 0.15570700293 0 0 0
Ir 0.11111111111 0.22222222222 0.15570700293 0 0 0
Ir 0.11111111111 0.33333333333 0.15570700293 0 0 0
Ir 0.11111111111 0.44444444444 0.15570700293 0 0 0
Ir 0.11111111111 0.55555555556 0.15570700293 0 0 0
Ir 0.11111111111 0.66666666667 0.15570700293 0 0 0
Ir 0.11111111111 0.77777777778 0.15570700293 0 0 0
Ir 0.22222222222 -0.11111111111 0.15570700293 0 0 0
Ir 0.22222222222 0.00000000000 0.15570700293 0 0 0
Ir 0.22222222222 0.11111111111 0.15570700293 0 0 0
Ir 0.22222222222 0.22222222222 0.15570700293 0 0 0
Ir 0.22222222222 0.33333333333 0.15570700293 0 0 0
Ir 0.22222222222 0.44444444444 0.15570700293 0 0 0
Ir 0.22222222222 0.55555555556 0.15570700293 0 0 0
Ir 0.22222222222 0.66666666667 0.15570700293 0 0 0
Ir 0.22222222222 0.77777777778 0.15570700293 0 0 0
Ir 0.33333333333 -0.11111111111 0.15570700293 0 0 0
Ir 0.33333333333 0.00000000000 0.15570700293 0 0 0
Ir 0.33333333333 0.11111111111 0.15570700293 0 0 0
Ir 0.33333333333 0.22222222222 0.15570700293 0 0 0
Ir 0.33333333333 0.33333333333 0.15570700293 0 0 0
Ir 0.33333333333 0.44444444444 0.15570700293 0 0 0
Ir 0.33333333333 0.55555555556 0.15570700293 0 0 0
Ir 0.33333333333 0.66666666667 0.15570700293 0 0 0
Ir 0.33333333333 0.77777777778 0.15570700293 0 0 0
Ir 0.44444444444 -0.11111111111 0.15570700293 0 0 0
Ir 0.44444444444 0.00000000000 0.15570700293 0 0 0
Ir 0.44444444444 0.11111111111 0.15570700293 0 0 0
Ir 0.44444444444 0.22222222222 0.15570700293 0 0 0
Ir 0.44444444444 0.33333333333 0.15570700293 0 0 0
Ir 0.44444444444 0.44444444444 0.15570700293 0 0 0
Ir 0.44444444444 0.55555555556 0.15570700293 0 0 0
Ir 0.44444444444 0.66666666667 0.15570700293 0 0 0
Ir 0.44444444444 0.77777777778 0.15570700293 0 0 0
Ir 0.55555555556 -0.11111111111 0.15570700293 0 0 0
Ir 0.55555555556 0.00000000000 0.15570700293 0 0 0
Ir 0.55555555556 0.11111111111 0.15570700293 0 0 0
Ir 0.55555555556 0.22222222222 0.15570700293 0 0 0
Ir 0.55555555556 0.33333333333 0.15570700293 0 0 0
Ir 0.55555555556 0.44444444444 0.15570700293 0 0 0
Ir 0.55555555556 0.55555555556 0.15570700293 0 0 0
Ir 0.55555555556 0.66666666667 0.15570700293 0 0 0
Ir 0.55555555556 0.77777777778 0.15570700293 0 0 0
Ir 0.66666666667 -0.11111111111 0.15570700293 0 0 0
Ir 0.66666666667 0.00000000000 0.15570700293 0 0 0
Ir 0.66666666667 0.11111111111 0.15570700293 0 0 0
Ir 0.66666666667 0.22222222222 0.15570700293 0 0 0
Ir 0.66666666667 0.33333333333 0.15570700293 0 0 0
Ir 0.66666666667 0.44444444444 0.15570700293 0 0 0
Ir 0.66666666667 0.55555555556 0.15570700293 0 0 0
Ir 0.66666666667 0.66666666667 0.15570700293 0 0 0
Ir 0.66666666667 0.77777777778 0.15570700293 0 0 0
Ir 0.77777777778 -0.11111111111 0.15570700293 0 0 0
Ir 0.77777777778 0.00000000000 0.15570700293 0 0 0
Ir 0.77777777778 0.11111111111 0.15570700293 0 0 0
Ir 0.77777777778 0.22222222222 0.15570700293 0 0 0
Ir 0.77777777778 0.33333333333 0.15570700293 0 0 0
Ir 0.77777777778 0.44444444444 0.15570700293 0 0 0
Ir 0.77777777778 0.55555555556 0.15570700293 0 0 0
Ir 0.77777777778 0.66666666667 0.15570700293 0 0 0
Ir 0.77777777778 0.77777777778 0.15570700293 0 0 0
Ir 0.88888888889 -0.11111111111 0.15570700293 0 0 0
Ir 0.88888888889 0.00000000000 0.15570700293 0 0 0
Ir 0.88888888889 0.11111111111 0.15570700293 0 0 0
Ir 0.88888888889 0.22222222222 0.15570700293 0 0 0
Ir 0.88888888889 0.33333333333 0.15570700293 0 0 0
Ir 0.88888888889 0.44444444444 0.15570700293 0 0 0
Ir 0.88888888889 0.55555555556 0.15570700293 0 0 0
Ir 0.88888888889 0.66666666667 0.15570700293 0 0 0
Ir 0.88888888889 0.77777777778 0.15570700293 0 0 0

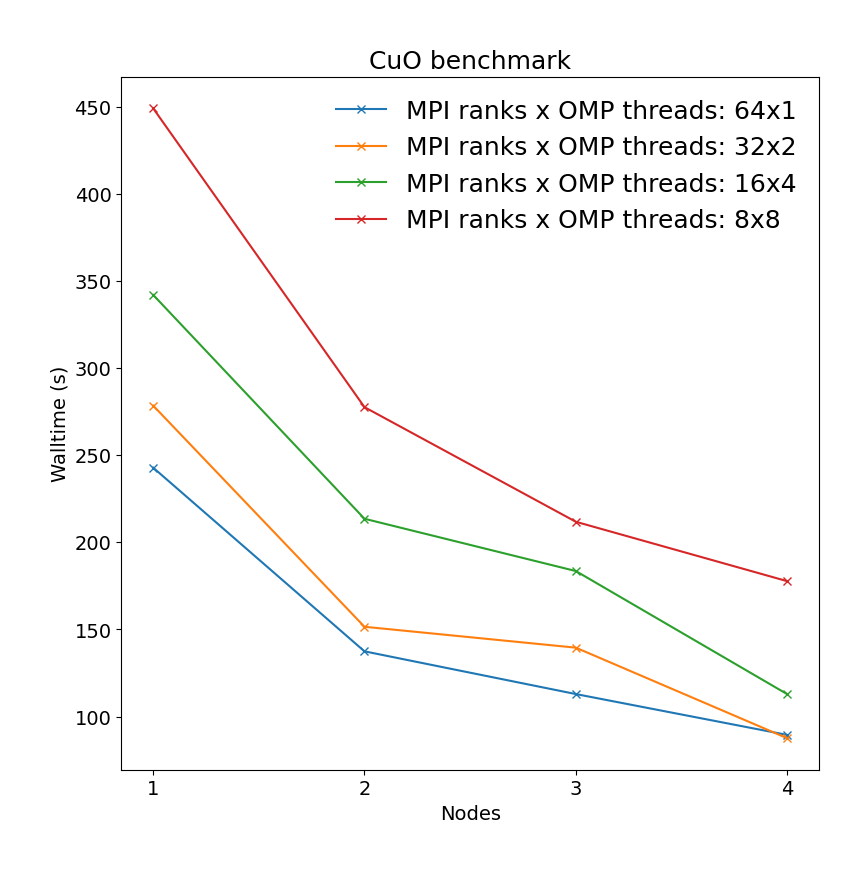

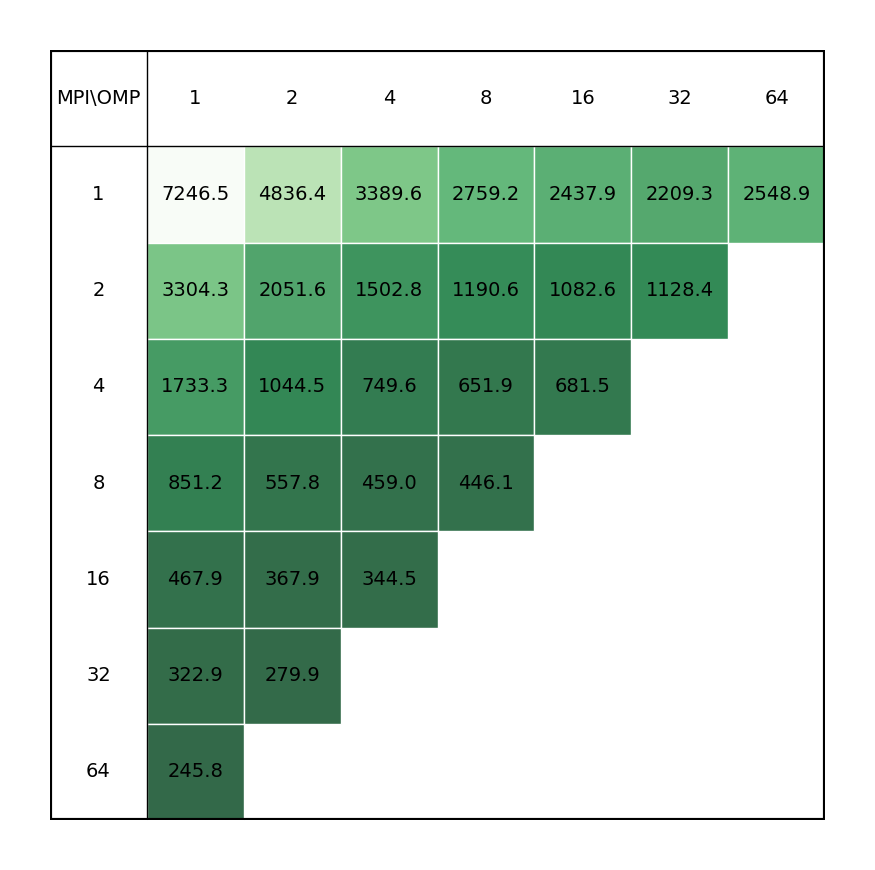

| Single node Performance | Cross-node Performance |
|---|---|
 |
 |
Example run script¶
You can copy and modify this script to qe_run.sh and submit job to a compute node by command sbatch qe_run.sh.
#!/bin/bash
#SBATCH --job-name= # Name of the job
#SBATCH --account= # Project account number
#SBATCH --partition= # Partition name (short, medium, long)
#SBATCH --nodes= # Number of nodes
#SBATCH --ntasks= # Total number of MPI ranks
#SBATCH --cpus-per-task= # Number of threads per MPI rank
#SBATCH --time=hh:mm:ss # Time limit (hh:mm:ss)
#SBATCH --output=stdout.%j.out # Standard output (%j = Job ID)
#SBATCH --error=stderr.%j.err # Standard error
#SBATCH --mail-type=END,FAIL # Notifications for job done or failed
#SBATCH --mail-user= # Email address for notifications
# === Metadata functions ===
log_job_start() {
echo "================== SLURM JOB METADATA =================="
printf " Job ID : %s\n" "$SLURM_JOB_ID"
printf " Job Name : %s\n" "$SLURM_JOB_NAME"
printf " Partition : %s\n" "$SLURM_JOB_PARTITION"
printf " Nodes : %s\n" "$SLURM_JOB_NUM_NODES"
printf " Tasks (MPI) : %s\n" "$SLURM_NTASKS"
printf " CPUs per Task : %s\n" "$SLURM_CPUS_PER_TASK"
printf " Account : %s\n" "$SLURM_JOB_ACCOUNT"
printf " Submit Dir : %s\n" "$SLURM_SUBMIT_DIR"
printf " Work Dir : %s\n" "$PWD"
printf " Start Time : %s\n" "$(date)"
echo "========================================================"
}
log_job_end() {
printf " End Time : %s\n" "$(date)"
echo "========================================================"
}
# === Load required modules ===
module purge
module load QuantumESPRESSO/7.5-foss-2025b
# === Set working directories ===
# Use shared filesystems for cross-node calculations
INIT_DIR="${SLURM_SUBMIT_DIR}"
WORK_DIR="/work/${SLURM_JOB_ACCOUNT}/${SLURM_JOB_ID}"
mkdir -p "$WORK_DIR"
# === Input/output file declarations ===
INPUT_FILE="" # Input files w.x
OUTPUT_FILE="" # Output files
# === Copy input files to scratch ===
cp "$INIT_DIR/$INPUT_FILE" "$WORK_DIR"
# === Change to working directory ===
cd "$WORK_DIR" || { echo "Failed to cd into $WORK_DIR"; exit 1; }
log_job_start >> "$INIT_DIR/jobinfo.$SLURM_JOB_ID.log"
# === Set OpenMP threads ===
export OMP_NUM_THREADS=${SLURM_CPUS_PER_TASK}
# === Run Quantum ESPRESSO ===
mpiexec -np pw.x -input "$INPUT_FILE" > "$OUTPUT_FILE"
# Optional command line switches include -nimage, -npools, -nband, -ntg, -ndiag or -northo, for more information see the QE documentation
# Optional parallelization flags:
# -npool N (k-point parallelization)
# -ndiag N (diagonalization parallelization)
# === Copy results back ===
cp "$OUTPUT_FILE" "$INIT_DIR"
# === Optional: clean up scratch ===
# rm -rf "$WORK_DIR"
log_job_end >> "$INIT_DIR/jobinfo.$SLURM_JOB_ID.log"
Created by:
